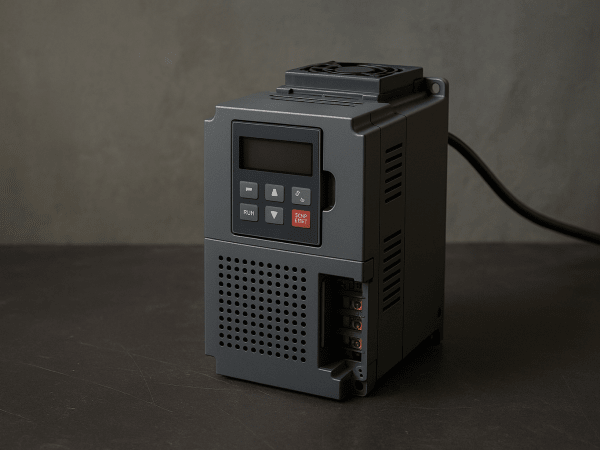

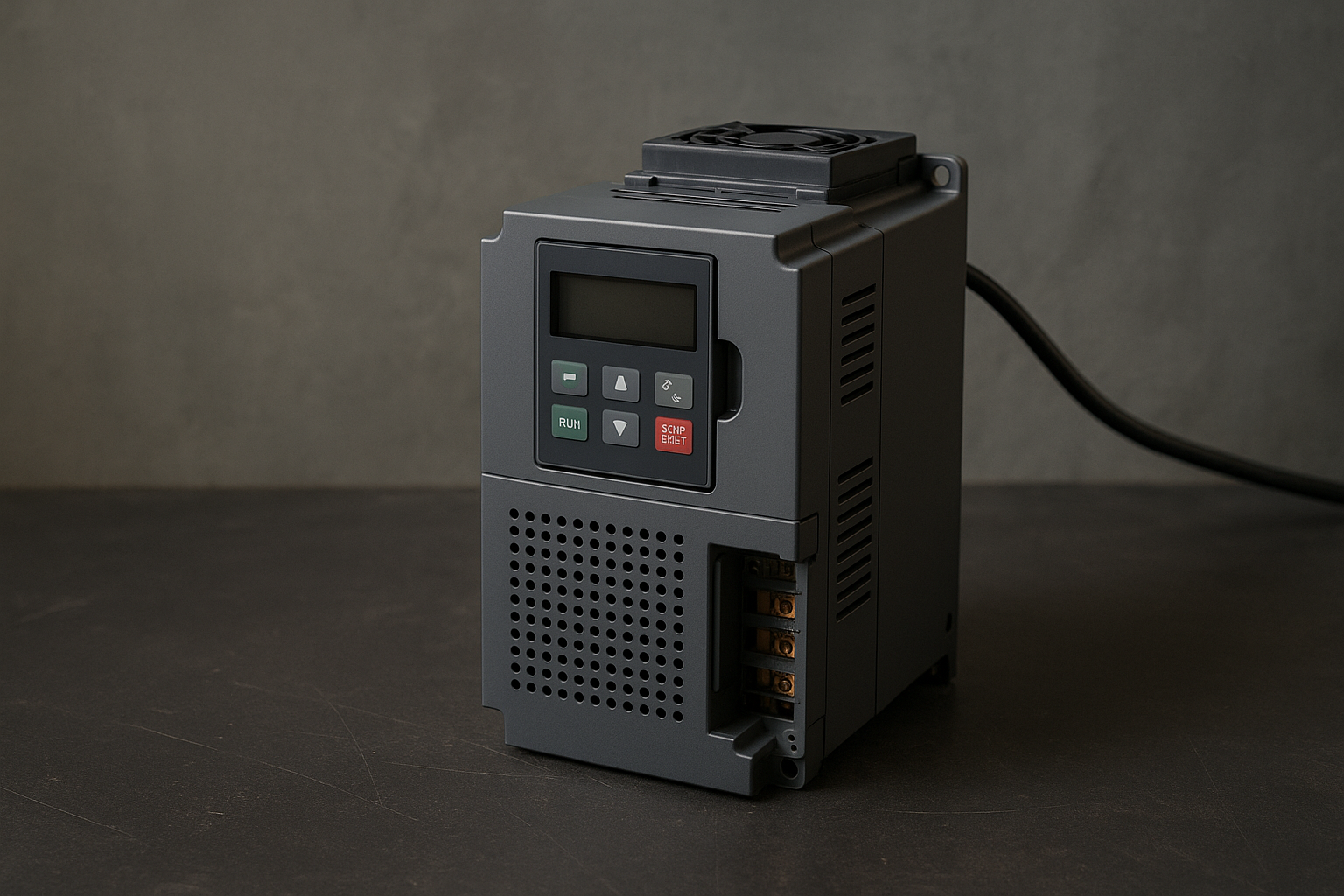

Частотный преобразователь после скачка напряжения: что можно восстановить

Скачок напряжения для частотного преобразователя похож на резкий удар по всей электронной системе. Еще минуту назад устройство спокойно управляло двигателем, держало частоту, контролировало ток и работало в штатном режиме, а после аварии в сети внезапно перестало включаться, выбило автомат или появилось сообщение об ошибке. В таких случаях ремонт частотных преобразователей начинается с диагностики входной цепи, защиты, выпрямителя, конденсаторов, силового модуля и платы управления, потому что перенапряжение редко повреждает только одну деталь.

Почему скачок напряжения опасен для частотника

Частотный преобразователь подключен к электросети и постоянно зависит от качества питания. В нормальном режиме он принимает переменное напряжение, выпрямляет его, сглаживает в звене постоянного тока, а затем формирует выходное напряжение нужной частоты для электродвигателя.

Когда в сети появляется резкий всплеск, устройство получает нагрузку выше расчетной. Причиной может быть гроза, авария на линии, обрыв нуля, перекос фаз, включение мощного оборудования, проблемы в распределительном щите или нестабильная промышленная сеть.

Опасность в том, что импульсное перенапряжение проходит быстро, но последствия остаются. Защитные элементы могут принять удар на себя, но если энергии слишком много, страдают входные цепи, блок питания, звено постоянного тока, силовой модуль и управляющая электроника.

Что первым принимает удар

Первой страдает входная часть частотного преобразователя. Именно сюда приходит питание от сети. В этой зоне находятся защитные элементы, предохранители, варисторы, фильтры, выпрямитель и цепи контроля напряжения.

Если скачок был небольшим, частотник может просто уйти в аварию по перенапряжению и после проверки снова запуститься. Если удар оказался сильнее, защитные элементы повреждаются. Иногда они спасают остальную электронику, но сами выходят из строя.

После серьезного скачка напряжения устройство может вести себя по-разному: не включаться совсем, включаться без запуска двигателя, выбивать автомат, показывать ошибку по входному напряжению или отключаться сразу после подачи питания. По одному внешнему признаку нельзя точно понять масштаб повреждений, поэтому нужна диагностика.

Какие признаки говорят о возможном повреждении

После скачка напряжения частотный преобразователь может подать несколько тревожных сигналов. Их нельзя игнорировать, потому что повторное включение без проверки иногда усугубляет поломку.

• частотник не включается после подачи питания;
• выбивает автомат или предохранитель;
• появляется запах перегретой электроники;
• дисплей не загорается или мигает;
• устройство сразу показывает ошибку;
• двигатель не запускается;
• частотник отключается при попытке пуска;
• корпус или отдельные зоны быстро нагреваются;
• слышны щелчки, гул или нестандартные звуки;
• после сброса ошибка появляется снова.

Такие симптомы не всегда означают полный отказ. Иногда повреждены только защитные элементы или блок питания. Но точный вывод можно сделать только после проверки входной цепи, силовой части и платы управления.

Варисторы и предохранители: детали, которые жертвуют собой

Варисторы часто стоят на защите входной цепи. Их задача — ограничивать опасные всплески напряжения. При сильном импульсе варистор может разрушиться или уйти в короткое замыкание. Внешне это иногда заметно по потемнению, трещине или следам перегрева, но не всегда.

Предохранители и защитные элементы тоже могут пострадать первыми. Это относительно благоприятный сценарий: если повреждение ограничилось входной защитой, восстановление обычно проще, чем при пробое силового модуля или платы управления.

Но просто заменить сгоревший предохранитель недостаточно. Если причина осталась внутри устройства, повторное включение снова приведет к аварии. Поэтому проверяют не только видимые повреждения, но и выпрямитель, конденсаторы, силовую часть и плату питания.

Выпрямитель и входная цепь

После защиты напряжение проходит через выпрямительный мост. Он превращает переменное напряжение сети в постоянное. При скачке напряжения диоды выпрямителя могут получить перегрузку и пробиться.

Если выпрямитель поврежден, частотный преобразователь часто не включается нормально. Может выбивать автомат, срабатывать защита, появляться запах перегретой электроники или ошибка сразу после подачи питания.

Восстановление входной цепи возможно, если повреждение локальное и не затронуло глубокие участки платы. В таком случае меняют неисправные элементы, восстанавливают дорожки, проверяют цепи питания и только после этого переходят к тестированию остальных узлов.

Сложность в том, что выпрямитель редко страдает один. Скачок напряжения может пройти дальше — в звено постоянного тока и силовую часть.

Конденсаторы звена постоянного тока

Электролитические конденсаторы в частотном преобразователе сглаживают напряжение после выпрямителя. Они работают как энергетический буфер, который помогает силовой части стабильно питать двигатель.

После перенапряжения конденсаторы могут вздуться, потерять емкость, начать греться или полностью выйти из строя. Иногда внешних признаков нет, но параметры уже ушли от нормы. Тогда частотник может включаться, но нестабильно работать под нагрузкой, выдавать ошибки по напряжению или отключаться при запуске двигателя.

Восстановить устройство часто можно, если проблема ограничилась конденсаторами и рядом стоящими элементами. Но важно учитывать возраст частотника. Если конденсаторы уже были изношены, скачок напряжения мог стать последней каплей.

Блок питания и плата управления

Внутренний блок питания обеспечивает работу платы управления, дисплея, логики, входов, выходов и цепей связи. При скачке напряжения он может выйти из строя полностью или начать работать нестабильно.

Тогда частотный преобразователь может не включать дисплей, перезагружаться, зависать, не сохранять параметры, не видеть команды пуска или показывать странные ошибки. Иногда силовая часть при этом остается исправной, но устройство не может нормально управлять приводом.

Плата управления чувствительна к импульсным помехам, неправильному питанию и пробоям по цепям внешних сигналов. Если повреждение локальное, восстановление возможно. Если выгорели участки платы, память параметров, процессорная часть или несколько цепей сразу, ремонт становится сложнее и дороже.

Силовой модуль: самый дорогой риск

Силовой модуль формирует выходное напряжение для двигателя. В нем работают мощные электронные ключи, которые быстро переключаются и управляют частотой. После сильного скачка напряжения эта часть может пострадать, особенно если перенапряжение прошло через входные цепи дальше по схеме.

Пробой силового модуля — один из самых серьезных вариантов. Частотник может сразу уходить в аварию по току, выбивать автомат, не запускать двигатель или показывать неисправность силовой части.

Восстановление возможно, но требует проверки не только самого модуля. Нужно убедиться, что исправны драйверы, цепи управления, токовые датчики, плата питания, двигатель и кабельная линия. Если заменить силовой модуль без проверки причины, повторная поломка может случиться при первом запуске.

Что чаще всего удается восстановить

После скачка напряжения многое зависит от силы импульса и того, насколько быстро сработала защита. Иногда ремонт оказывается относительно простым, иногда повреждения затрагивают сразу несколько узлов.

Чаще всего восстановлению подлежат:

• входные защитные элементы;
• предохранители и варисторы;
• выпрямительный мост;
• отдельные элементы блока питания;
• электролитические конденсаторы;
• цепи управления;
• разъемы и контактные группы;
• поврежденные дорожки платы;
• элементы фильтрации;
• вентилятор, если он пострадал после аварии.

Сложнее восстановить частотник, если повреждены силовой модуль, плата управления, процессорная часть, память параметров, несколько плат одновременно или есть сильные следы перегрева и выгорания. В таких случаях решение зависит от стоимости деталей, мощности преобразователя, доступности запчастей и цены простоя оборудования.

Почему нельзя включать частотник сразу после скачка

После скачка напряжения может возникнуть желание просто снова подать питание и проверить, заработает ли привод. Это рискованно. Если внутри есть пробитый элемент, повторное включение может усилить повреждения.

Например, поврежденный варистор может вызвать короткое замыкание. Пробитый выпрямитель — выбить защиту. Неисправный блок питания — повредить плату управления. Поврежденный силовой модуль — создать аварию на выходе.

Правильный подход — сначала диагностика. Проверяют вход, защитные элементы, состояние плат, отсутствие короткого замыкания, конденсаторы, силовую часть и цепи управления. Только после этого устройство можно безопасно тестировать в контролируемом режиме.

Что проверить вокруг преобразователя

Скачок напряжения редко касается только одного устройства. Если авария была в сети, могли пострадать соседние блоки питания, контроллеры, датчики, реле, панели оператора и цепи автоматики. Поэтому после восстановления частотника важно проверить весь шкаф управления.

Также нужно оценить входное питание: нет ли перекоса фаз, слабых клемм, поврежденных автоматов, плохого заземления или повторяющихся просадок. Если причина скачка остается в сети, восстановленный преобразователь снова окажется под ударом.

Отдельно стоит проверить двигатель и кабель. Иногда скачок напряжения совпадает с другой проблемой: пробоем изоляции, повреждением кабеля или механической перегрузкой. Если это не выявить, частотник может снова уйти в аварию уже после ремонта.

Ремонт или замена после перенапряжения

После скачка напряжения не всегда выгодно ремонтировать частотный преобразователь. Если повреждены только входная защита, блок питания или отдельные элементы, восстановление обычно имеет смысл. Особенно если устройство мощное, дорогое или уже настроено под конкретную систему.

Замена может быть разумнее, если выгорели несколько плат, поврежден силовой модуль, нет доступных запчастей, устройство сильно устарело или стоимость ремонта близка к цене нового преобразователя. Но даже при замене нужно устранить причину перенапряжения. Новый частотник не станет защищенным только потому, что он новый.

После скачка напряжения в частотном преобразователе чаще всего страдают входная защита, варисторы, предохранители, выпрямитель, конденсаторы, блок питания, плата управления и силовой модуль. Что именно можно восстановить, зависит от силы удара и глубины повреждения.

Если перенапряжение остановилось на входной цепи, ремонт может быть сравнительно простым. Если оно дошло до силовой части и платы управления, восстановление становится сложнее. Главная задача диагностики — понять не только что сгорело, но и почему это произошло.

Частотник после скачка напряжения нельзя просто включать снова без проверки. Сначала нужно оценить повреждения, проверить питание, защиту, двигатель, кабель и шкаф управления. Только так восстановленное устройство сможет вернуться к работе без риска повторной аварии.
